Linienlaser, grün, 520 nm, 110 °, 30 mW, 24 V DC, Ø20x90 mm, Laserklasse 2M, Fokus einstellbar, CON…

Linienlaser, grün, 520nm, 30mW, 110°, Laser Klasse 2M, Fokus einstellbar, 24V DC, 20x90mm

Bei dem Typ LE520-30-24(20X90)110 handelt es sich um einen Laser zur Projektion einer grünen Laserlinie. Das Lasermodul emittiert Strahlung der Wellenlänge 520nm. Der Laser verfügt über eine kompakte Bauform (20x90mm). Ein Öffnungswinkel (110°) erzeugt, bei einem Arbeitsabstand von 5m, eine Laserlinienlänge von 14m. Für Anwendungen in Industrie, Handwerk, Hobby oder Showbereich. Dieses Modul fällt in die Laserklasse 2M.

• Abstrahlcharakteristik: Linie
• Optische Leistung: 30mW (Laserklasse 2M); Fokus einstellbar
• Kompakte Bauform: 20x90mm; Öffnungswinkel: 110°; Achsabweichung: bis zu 3,0°

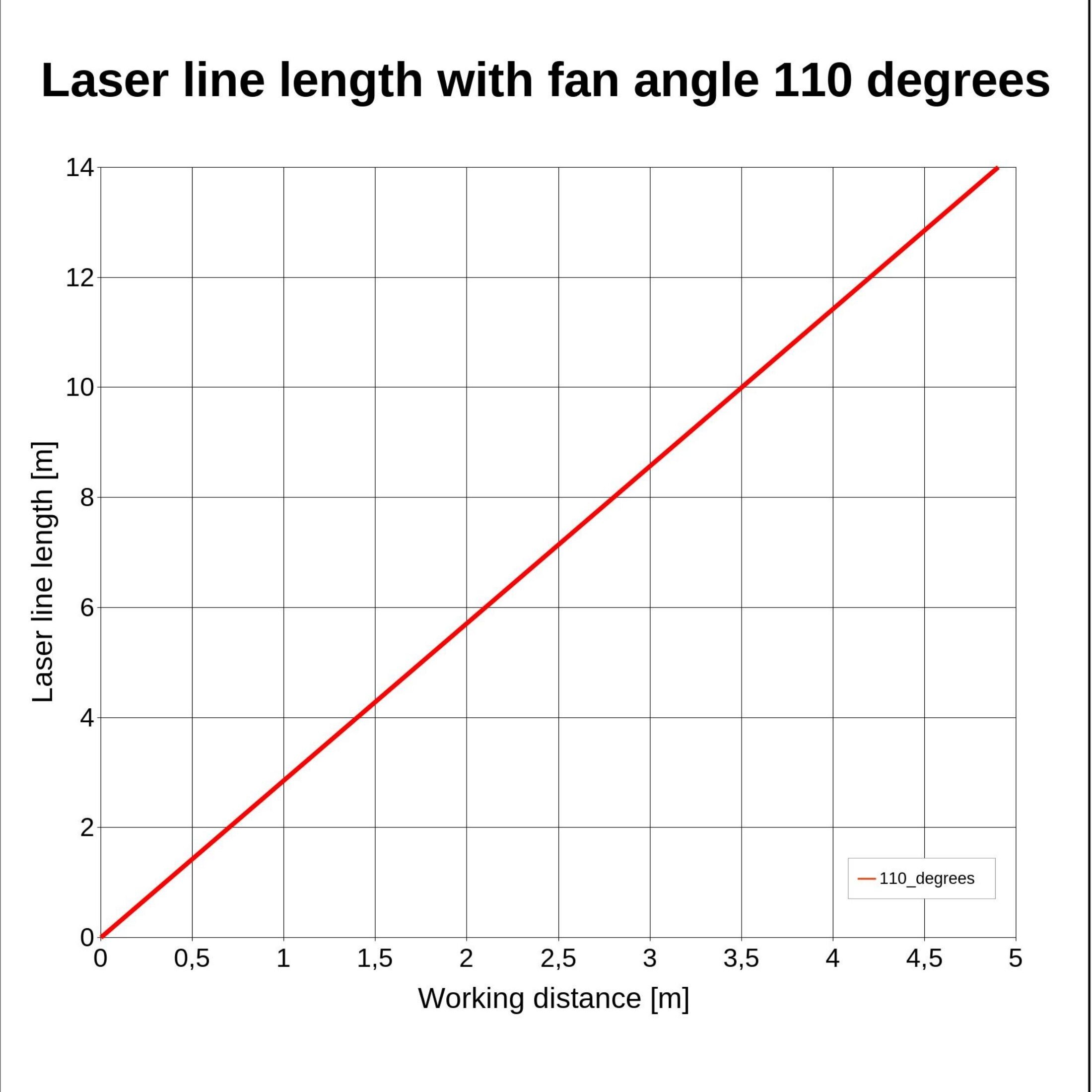

• Der Öffnungswinkel (110°) erzeugt, bei einem Arbeitsabstand von 5m, eine Laserlinienlänge von 14m.

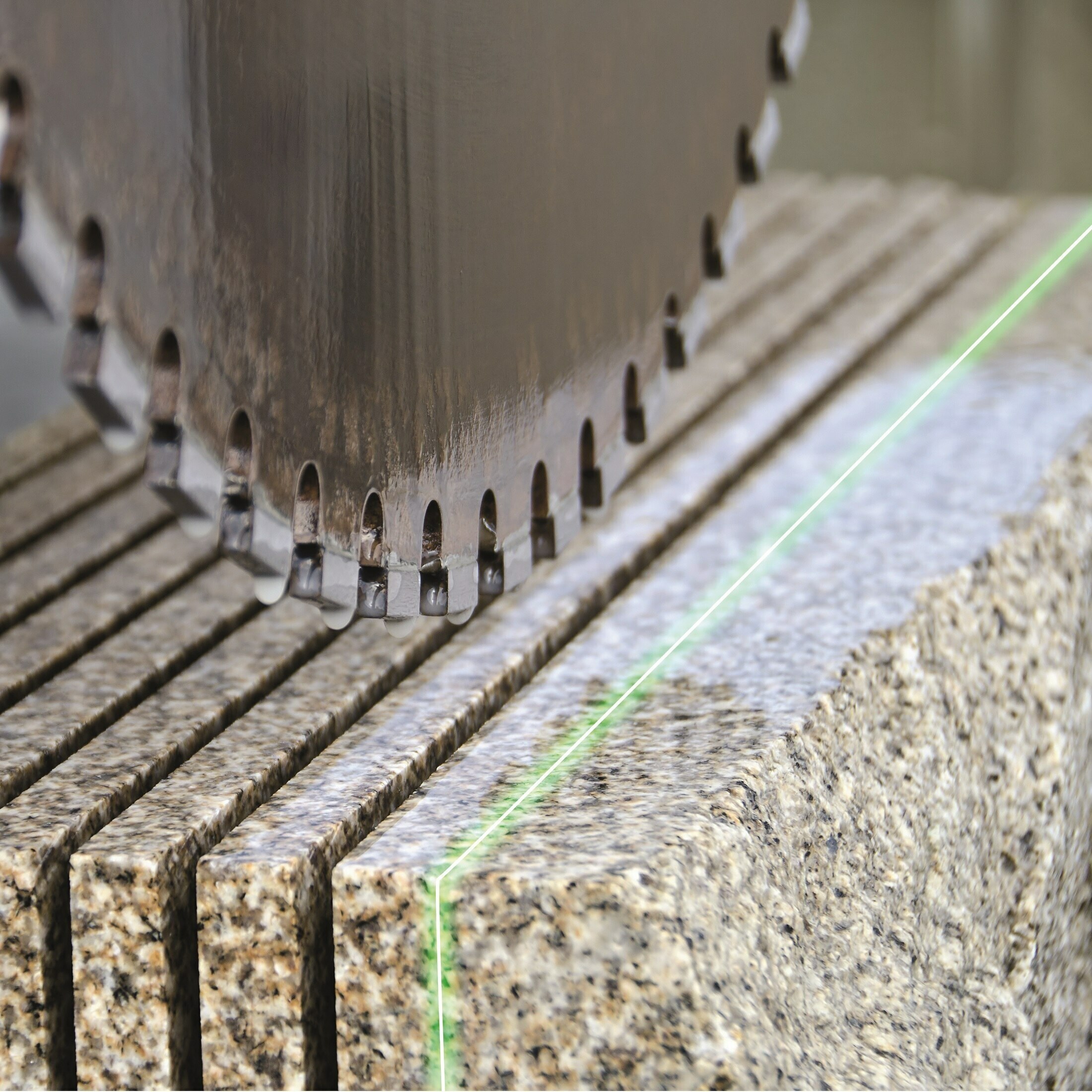

• Für Anwendungen in Sägewerken, Lasermarkierungssystemen, der Robotertechnik und dem Showbereich. Stromversorgung 24V. Zur Stromversorgung können Sie z.B. unser Netzteil Picotronic LFNT-24-CON verwenden.

Zubehör

Magnet-Halterung für Lasermodul 20mm
20mm(48x86) MULTI-MOUNT-MAGNETIC für Lasermodule mit Durchmesser 20mm Picotronic Halterung BRACKET-20-AL
Ø20mm(35x80) BRACKET für Lasermodule mit Durchmesser 20mm auf 22mm Montagewelle Magnet-Halterung für Lasermodul 20mm
Ø20mm(45x75) MULTI-MOUNT-MAGNETIC für Lasermodule mit Durchmesser 20mm Magnetische Halterung für Lasermodul 20mm
Ø20mm(36x62) Magnethalterung für Lasermodul 20mm, Durchmesser 36mm, Höhe 62mm, Kunststoff Halterung für Lasermodul 20mm
Ø20mm(45x75) MULTI-MOUNT für Lasermodule mit Durchmesser 20mm Halterung für Lasermodule 20mm
ø 20mm (25x78) Halterung-Ballhead für Lasermodule mit Durchmesser 20mm 24V DC Netzteil für alle Laser M12-Serie
Netzteil, Ausgang: 24V DC, mit M12-Stecker (4-Pol / Pin 1: +24V / Pin 3: GND), Betriebsspannung: 100-240V AC Picotronic Zubehör PICO-LENS-CLEANING-PEN-MICRO
zertifizierte Laserschutzbrille PICO-LPG-405-532 nach DIN EN 207, geeigneter Wellenlängenbereich >400 - 532 nm, bequeme Passform über Brille o. allein, Seitenschutz für breites Sichtfeld, zum Laserschweißen, Laserschneiden, Lasermarkieren, für kosmetische Anwendungen
Linienlaser, grün, 532 nm, 90 °, 10 mW, 24 V DC, Ø20x80 mm, Laserklasse 2M, Fokus fixed (3000mm), CON-M12
Linienlaser, grün, 532nm, 10mW, 90°, Laser Klasse 2M, Fokus 3m, 24V DC, 20x80mm, mit M12-Stecker ohne Kabel, inkl. Halterung

Stammdaten

• EAN: 4055132029333
• Garantie: 1 Jahre
• Warentarifnummer: 90132000000

Technische Daten

• Lebensdauer: > 8.000 h
• Betriebstemperatur: -20°C - 50 °C
• Lagertemperatur: -40°C - 80 °C

Optische Parameter

• Strahlform: Linie
• Optische Leistung: 30 mW
• Laserklasse: 2M
• Divergenz: E - 0.6 mrad
• Öffnungswinkel: 110 °
• Liniendicke: <2.0mm@3m
• Arbeitsabstand: 5 m
• Optik: antireflex beschichtete Glaslinsen
• Fokus: einstellbar

Elektrische Parameter

• Potential des Gehäuses: Isoliert
• Betriebsspannung: 24 V DC
• Betriebsstrom: 70 - 130, typ 100 mA
• Anschlussstecker: CON-M12
• Netzteil: Laser Power Supply, Output: 24V DC, 1A, Input: 100-240V AC, 50-60Hz, Output Power: max. 24W, 4-Pin Industrial-M12-Connector

Mechanische Parameter

• Abmaße: Ø20x90 mm
• Material: Aluminium
• Austrittsdurchmesser Optik: 5,5 mm
• Gehäusefarbe: schwarz
• Gewicht: 52 g
• Stecker Pin VDD: 1
• Stecker Pin GND: 3
