Halterung für Lasermodule 16mm

72,90 €*

Sofort verfügbar, Lieferzeit: 1-2 Tage

Produktnummer: 70117905
Produktinformationen "Halterung für Lasermodule 16mm"

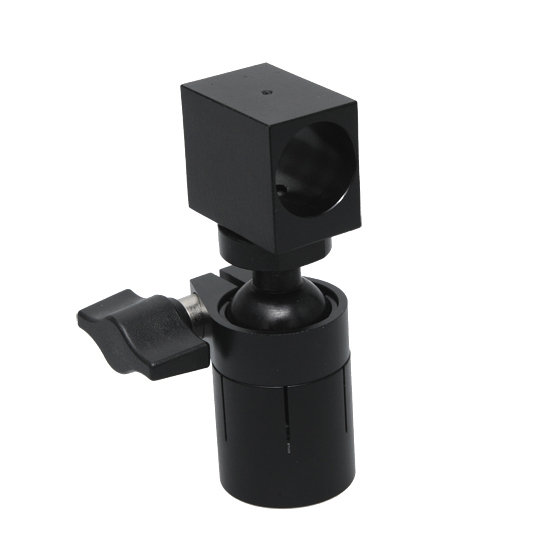

Ø16mm(25x75) Halterung-Ballhead für Lasermodule mit Durchmesser 16mm

In dieser Halterung können Lasermodule mit einem Durchmesser von 16mm fixiert und zuverlässig ausgerichtet werden. Die Halterung ist durch die Kugelkopflagerung in allen Freiheitsgraden einstellbar. Zur Befestigung dient ein 1/4'' UNC Innengewinde im Standfuß. Die Gesamthöhe der Halterung beträgt 75 mm.

  • Halterung für Lasermodule mit Durchmesser 16mm.
  • Befestigung: 1/4''UNC Innengewinde im Standfuß; Zwei Durchgangslöcher 4mm; Zwei Durchgangslöcher 2,5mm
  • Das Lasermodul kann mit einer Madenschraube in der Halterung fixiert werden.
  • Material: Aluminium; Farbe: Schwarz

Stammdaten

  • EAN: 4260129042411
  • Warentarifnummer: 90139080000

Technische Daten

  • Betriebstemperatur: -20°C - 40 °C
  • Lagertemperatur: -50°C - 50 °C

Mechanische Parameter

  • Material: Aluminium
  • Gehäusefarbe: schwarz
  • Gewicht: 84 g

Mount Parameter

  • Gesamthöhe (h1): 75 mm
  • Höhe bis Laserachse (h2): 64 mm
  • Höhe des Fusses (h3): 34,5 mm
  • Durchmesser Halterung (d1): Ø 16 mm
  • Durchmesser Fuss (d2): Ø 25 mm
  • Breite der Halterung (b): 18 mm
  • Höhe der Halterung (g): 23 mm
  • Höhe des Kopfes (k): 39 mm
  • Tiefe der Halterung (t): 27 mm
  • Drehwinkel alpha: 360 °
  • Drehwinkel beta: ± 40 °
  • Drehwinkel gamma: ± 40 °
