Picotronic Halterung MOUNT-BASE-PLATE-01

Produktinformationen "Picotronic Halterung MOUNT-BASE-PLATE-01"

Grundplatte mit Montagedorn Ø22mm zur Wand- und Deckenbefestigung Befestigung rotierbar. Die Halterung ist für eine befestigung auf einer Ø22mm Montagewelle vorgesehen. Die Gesamthöhe der Halterung beträgt 80 mm.

Hochwertige Halterung mit Montagedorn Ø22mm. Auf dem Montagedorn können Halterungen montiert werden, die für Ø22mm Montagewellen vorgesehen sind. Das Produkt ist Kompatibel zu Picotronic Halterung BRACKET-20-AL und Picotronic Halterung BRACKET40. Zur Befestigung sind in der Grundplatte vier Druchgangslöcher und vier M6 Gewindebohrungen vorgesehen.

  • Grundplatte mit Montagedorn Ø22mm.
  • Befestigung: Am Ø22mm Montagedorn können Halterungen mit einer Klemmschraube fixiert werden. Kompatibel zu Picotronic Halterung BRACKET-20-AL und Picotronic Halterung BRACKET40.
  • Zur Befestigung der Grundplatte sind vier Durchgangslöcher mit Ø6mm (Abstand 70x35mm) und vier Gewindelöcher M6 (Abstand 80x60mm) vorgesehen.
  • Material: Aluminium; Farbe: Schwarz
  • Hochwertige Halterung für industrielle Anwendungen.

Zubehör

Picotronic Halterung BRACKET-20-AL
Ø20mm(35x80) BRACKET für Lasermodule mit Durchmesser 20mm auf 22mm Montagewelle
Picotronic Halterung BRACKET40

Stammdaten

  • EAN: 4260129045153
  • Warentarifnummer: 90139080000

Mechanische Parameter

  • Abmaße: 90x70x64 mm
  • Material: Aluminium
  • Gewicht: 350 g

Mount Parameter

  • Gesamthöhe (h1): 64 mm
  • Durchmesser Halterung (d1): Ø 22 mm

Passende Artikel

Picotronic Linienlaser grün, 520nm, 90°, 24V DC, Ø20x135 mm, Fokus einstellbar, Laserklasse 2M
Fokussierbarer Linienlaser, grün, 520nm, 15mW, 90°, Laser Klasse 2M, Fokus einstellbar, 24V DC, 20x135mm, inkl. Halterung
Picotronic Linienlaser grün, 520nm, 90°, 24V DC, Ø20x135 mm, Fokus einstellbar, Laserklasse 2M
Fokussierbarer Linienlaser, grün, 520nm, 30mW, 90°, Laser Klasse 2M, Fokus einstellbar, 24V DC, 20x135mm, inkl. Halterung
Picotronic Linienlaser blau, 450nm, 90°, 24V DC, Ø20x135 mm, Fokus einstellbar, Laserklasse 2M, M12-Stecker
Fokussierbarer Linienlaser, blau, 450nm, 30mW, 90°, Laser Klasse 2M, Fokus einstellbar, 24V DC, 20x135mm, inkl. Halterung
Picotronic Linienlaser blau, 450nm, 90°, 24V DC, Ø20x135 mm, Fokus einstellbar, Laserklasse 2M, M12-Stecker
Fokussierbarer Linienlaser, blau, 450nm, 15mW, 90°, Laser Klasse 2M, Fokus einstellbar, 24V DC, 20x135mm, inkl. Halterung
Picotronic Linienlaser rot, 635nm, 90°, 24V DC, Ø20x135 mm, Fokus einstellbar, Laserklasse 2M, M12-Stecker
Fokussierbarer Linienlaser, rot, 635nm, 15mW, 90°, Laser Klasse 2M, Fokus einstellbar, 24V DC, 20x135mm, inkl. Halterung
Picotronic Linienlaser rot, 635nm, 90°, 24V DC, Ø20x135 mm, Fokus einstellbar, Laserklasse 2M, M12-Stecker
Fokussierbarer Linienlaser, rot, 635nm, 30mW, 90°, Laser Klasse 2M, Fokus einstellbar, 24V DC, 20x135mm, inkl. Halterung
Picotronic Linienlaser grün, 532nm, 90°, 24V DC, Ø20x135 mm, Fokus einstellbar, Laserklasse 2M, M12-Stecker
Fokussierbarer Linienlaser, grün, 532nm, 20mW, 90°, Laser Klasse 2M, Fokus einstellbar, 24V DC, 20x135mm, inkl. Halterung
Picotronic Linienlaser rot, 635nm, 90°, 24V DC, Ø20x135 mm, Fokus einstellbar, Laserklasse 2M, M12-Stecker
Fokussierbarer Linienlaser, rot, 635nm, 25mW, 90°, Laser Klasse 2M, Fokus einstellbar, 24V DC, 20x135mm, inkl. Halterung
Linienlaser, rot, 635 nm, 90 °, 15 mW, 5 V DC, Ø20x135 mm, Laserklasse 2M, Fokus einstellbar, CON-M12
Fokussierbarer Linienlaser, rot, 635nm, 15mW, 90°, Laser Klasse 2M, Fokus einstellbar, 5V DC, 20x135mm, inkl. Halterung
Picotronic Linienlaser grün, 532nm, 90°, 24V DC, Ø20x135 mm, Fokus einstellbar, Laserklasse 2M, M12-Stecker
Fokussierbarer Linienlaser, grün, 532nm, 15mW, 90°, Laser Klasse 2M, Fokus einstellbar, 24V DC, 20x135mm, inkl. Halterung
Picotronic Linienlaser grün, 532nm, 90°, 24V DC, Ø20x135 mm, Fokus einstellbar, Laserklasse 2M, M12-Stecker
Fokussierbarer Linienlaser, grün, 532nm, 30mW, 90°, Laser Klasse 2M, Fokus einstellbar, 24V DC, 20x135mm, inkl. Halterung
Linienlaser, grün, 532 nm, 90 °, 30 mW, 24 V DC, Ø20x120 mm, Laserklasse 2M, Fokus fixed (2000mm), CON-M12
Linienlaser, grün, 532nm, 30mW, 90°, Laser Klasse 2M, Fokus 2m, 24V DC, 20x80mm, mit M12-Stecker ohne Kabel, inkl. Halterung
Picotronic DOE Laser rot, 635nm, 24V DC, Ø20x135 mm, Fokus einstellbar, Laserklasse 3B, M12-Stecker, inklusive Halterung und DOE R260
Fokussierbarer Punktlaser, rot, 635nm, 30mW, Laser Klasse 3B, Fokus einstellbar, 24V DC, 20x135mm, inkl. Halterung, mit DOE-DE-R260 Viewfinder (Kreis + Kreuz)
Picotronic DOE Laser grün, 520nm, 24V DC, Ø20x135 mm, Fokus einstellbar, Laserklasse 2M, M12-Stecker, inklusive Halterung und DOE R342
DOE Lasermodul, grün, 520nm, 15mW, Laser Klasse 2M, Fokus einstellbar, 24V DC, 20x135mm, inkl. Halterung, mit DOE-DE-R342 Cross (Kreuz) 52°
Picotronic DOE Laser grün, 520nm, 24V DC, Ø20x135 mm, Fokus einstellbar, Laserklasse 2M, M12-Stecker, inklusive Halterung und DOE R212
DOE Lasermodul, grün, 520nm, 15mW, Laser Klasse 2M, Fokus einstellbar, 24V DC, 20x135mm, inkl. Halterung, mit DOE-DE-R212 Cross (Kreuz) 25°
Picotronic DOE Laser grün, 532nm, 24V DC, Ø20x135 mm, Fokus einstellbar, Laserklasse 2M, M12-Stecker, inklusive Halterung und DOE R212
DOE Lasermodul, grün, 532nm, 15mW, Laser Klasse 2M, Fokus einstellbar, 24V DC, 20x135mm, inkl. Halterung, mit DOE-DE-R212 (Kreuz) 25°


MOUNT-BASE-PLATE-01 auf Amazon kaufen

Fragen & Antworten (0)


Möchten Sie eine Frage zum Produkt stellen?

Wir sind hier, um zu helfen! Ihre Fragen sind für uns wertvoll.

Kunden kauften auch

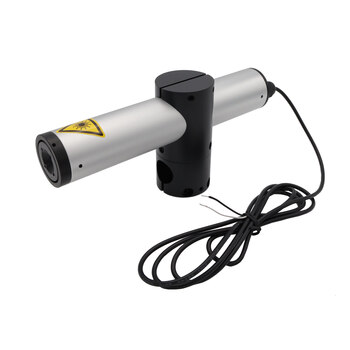

Gresser Positionierlaser Linienlaser Isoliertes Linien Lasermodul, rot, 90°, 658nm, 50mW, 24V AC, 4…
