Halterung für Lasermodul 20mm

72,90 €*

Sofort verfügbar, Lieferzeit: 1-2 Tage

Produktnummer: 70112511
Produktinformationen "Halterung für Lasermodul 20mm"

Ø20mm(45x75) MULTI-MOUNT für Lasermodule mit Durchmesser 20mm

Hochwertige Halterung in Industriequalität für Lasermodule mit einem Durchmesser von 20mm. Die Halterung ist in allen Freiheitsgraden einstellbar. Als Befestigungsmöglichkeit befinden sich im Standfuß drei Gewinde M5x0.8 und zusätzlich 4 Durchgangslöcher. Die Gesamthöhe der Halterung beträgt 75 mm.

  • Halterung für Lasermodule mit Durchmesser 20mm.
  • Befestigung: Drei Innengewinde im Standfuß M5x0.8; Vier Durchgangslöcher im Standfuß Ø4,2mm
  • Das Lasermodul wird mit einer Klemmschraube in der Halterung fixiert. Der farbige Standfuß wird mit Hilfe von drei Inbusschrauben mit dem Mount verbunden.
  • Material: Aluminium; Farbe: Schwarz
  • Hochwertige Halterung für industrielle Anwendungen.

Stammdaten

  • EAN: 4260129042275
  • Warentarifnummer: 90139080000

Technische Daten

  • Betriebstemperatur: -20°C - 50 °C
  • Lagertemperatur: -50°C - 70 °C

Mechanische Parameter

  • Abmaße: Ø45x75 mm
  • Material: Aluminium
  • Gehäusefarbe: schwarz
  • Gewicht: 132,5 g

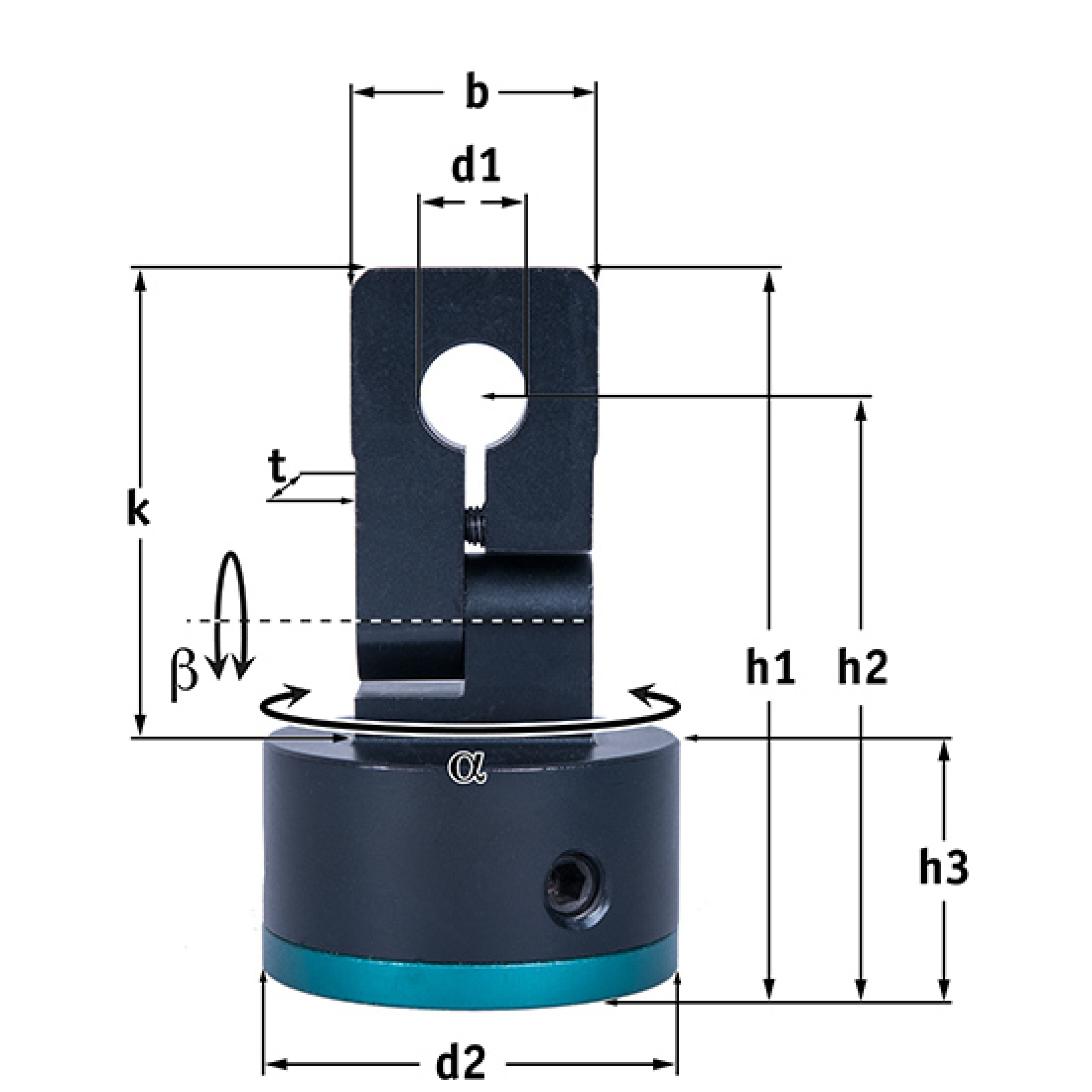

Mount Parameter

  • Gesamthöhe (h1): 75 mm
  • Höhe bis Laserachse (h2): 60 mm
  • Höhe des Fusses (h3): 25 mm
  • Durchmesser Halterung (d1): Ø 20 mm
  • Durchmesser Fuss (d2): Ø 45 mm
  • Breite der Halterung (b): 26 mm
  • Höhe der Halterung (g): 50 mm
  • Höhe des Kopfes (k): 50 mm
  • Tiefe der Halterung (t): 15 mm
  • Drehwinkel alpha: 360 °
  • Drehwinkel beta: ± 90 °
