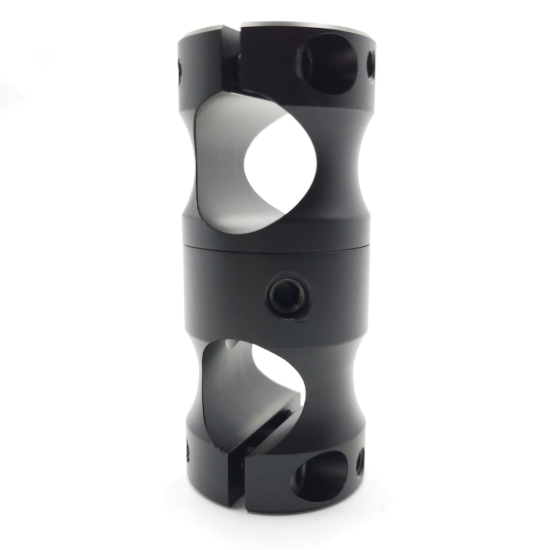

Ø20mm(35x80) BRACKET für Lasermodule mit Durchmesser 20mm auf 22mm Montagewelle
Hochwertige Halterung in Industriequalität für Lasermodule mit einem Durchmesser von 20mm. Das Lasermodul ist, gegenüber der Montagewelle, um 360° rotierbar. Die Halterung ist für eine befestigung auf einer Ø22mm Montagewelle vorgesehen. Die Gesamthöhe der Halterung beträgt 80 mm.
Halterung für Lasermodule mit Durchmesser 20mm.
Befestigung: Klemmung für Montagewelle Ø22mm.
Das Lasermodul wird mit einer Klemmschraube in der Halterung fixiert. Die Klemmung auf der Montagewelle erfolgt durch eine Schraube. Der Laser ist gegen die Montagewelle um 360° rotierbar.
Material: Aluminium; Farbe: Schwarz
Hochwertige Halterung für industrielle Anwendungen.
Fokussierbarer Linienlaser, rot, 635nm, 15mW, 90°, Laser Klasse 2M, Fokus einstellbar, 24V DC, 20x135mm, inkl. Halterung
Bei dem Typ LD635-15-24(20x135)-M12 handelt es sich um ein Linienlasermodul mit einer Wellenlänge von 635nm (rot). Der Laser verfügt über eine sehr hochwertiges Edelstahlgehäuse (20x135mm). Die Lebensdauer des Lasermoduls ist größer 10.000 Stunden. Der Öffnungswinkel von 90° erzeugt in einem Abstand von 5m ein Laserlinie von 10m Länge. Im Lieferumfang ist eine Halterung, für 22mm Montagewellen, enthalten. Dieser Linienlaser findet Anwendung in z.B. der Holz- und Steinindustrie, als Lasermarkierungssystem und zur genauen Positionierung von Gegenständen. Dieses Modul fällt in die Laserklasse 2M.
Edelstahlgehäuse für industrielle Anwendung
Spritzwasser geschützt (IP64)
Positionierlaser mit einstellbarer Linienbreite
M12 Industriestecker
Schutzlinse
Abstrahlcharakteristik: Linie, Liniendicke kann variiert werden
Optische Leistung: Laserklasse 2M; Fokus einstellbar
Kompakte Bauform: 20x135mm; Öffnungswinkel: 90°; M12-Stecker, Schutzklasse IP64
Der Öffnungswinkel (90°) erzeugt, bei einem Arbeitsabstand von 1m, eine Laserlinienlänge von 2m.
Für Anwendungen in z.B. Lasermarkierungssystemen und zur genauen Positionierung von Gegenständen, in Industrie, Handwerk, Hobby und dem Showbereich. Spannungsversorgung 24V. Inklusive einer hochwertigen Halterung, für Montagewellen mit 22mm Durchmesser.
Lieferumfang
Inklusive einer hochwertigen Halterung, für Montagewellen mit 22mm Durchmesser.
Zubehör
BALLHEAD-MOUNT-20(25x78)Halterung für Lasermodule 20mm
MULTI-MOUNT-20(45x75)-MAGNETICMagnet-Halterung für Lasermodul 20mm
MULTI-MOUNT-20(45x75)Halterung für Lasermodul 20mm
BRACKET-20-ALPicotronic Halterung BRACKET-20-AL
MOUNT-BASE-PLATE-01Picotronic Halterung MOUNT-BASE-PLATE-01
LFNT-24-C-M1224V DC Netzteil für alle Laser M12-Serie
PICO-LPG-635-660zertifizierte Laserschutzbrille PICO-LPG-635-660 nach DIN EN 207, geeigneter Wellenlängenbereich rot >630 - 700 nm, bequeme Passform über Brille o. allein, Seitenschutz für breites Sichtfeld, zum Laserschweißen, Laserschneiden, Lasermarkieren, für kosmetische Anwendungen, Forschung und Entwicklung
Stammdaten
EAN: 4260129047997
Garantie: 1 Jahre
Warentarifnummer: 90132000000
Technische Daten
Lebensdauer: > 10.000 h
Betriebstemperatur: -20°C - 50 °C
Lagertemperatur: -40°C - 80 °C
Optische Parameter
Strahlform: Linie
Optische Leistung: 15 mW
Laserklasse: 2M
Divergenz: D - 0.5 mrad
Öffnungswinkel: 90 °
Liniendicke: einstellbar
Arbeitsabstand: 10 m
Optik: antireflex beschichtete Glaslinsen
Laser Technologie: Single Mode Diode
Stabilität: +/- 3% @ -10-50°C
Schutzlinse: ja
Fokus: einstellbar
Elektrische Parameter
Potential des Gehäuses: Isoliert
Betriebsspannung: 21.6 - 26.4, typ 24 V DC
Betriebsstrom: 40 - 115, typ 75 mA
Anschlussstecker: CON-M12
Netzteil: LFNT-24-C-M12
Mechanische Parameter
Abmaße: Ø20x135 mm
Material: Stainless Steel
Austrittsdurchmesser Optik: 16 mm
Gehäusefarbe: rot
Gewicht: 350 g
Stecker Pin VDD: 1
Stecker Pin GND: 3
IP Schutzklasse: IP 64
