Halterung für Lasermodule 20mm
72,90 €*
Sofort verfügbar, Lieferzeit: 1-2 Tage
Produktinformationen "Halterung für Lasermodule 20mm"

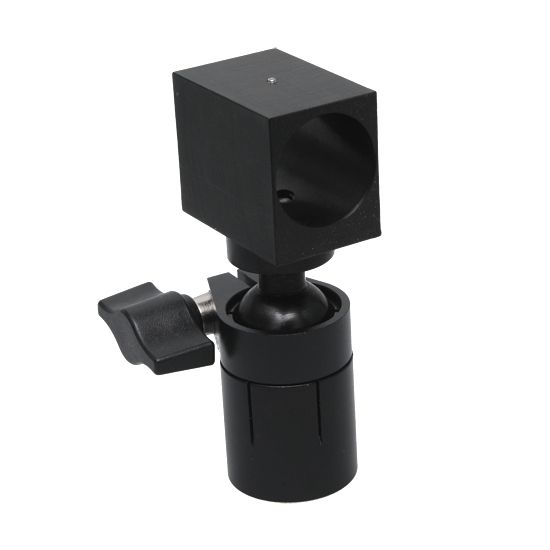

ø 20mm (25x78) Halterung-Ballhead für Lasermodule mit Durchmesser 20mm
In dieser Halterung können Lasermodule mit einem Durchmesser von 20mm fixiert und zuverlässig ausgerichtet werden. Die Halterung ist durch die Kugelkopflagerung in allen Freiheitsgraden einstellbar. Zur Befestigung dient ein 1/4'' UNC Innengewinde im Standfuß. Die Gesamthöhe der Halterung beträgt 78 mm.
- Halterung für Lasermodule mit Durchmesser 20mm.

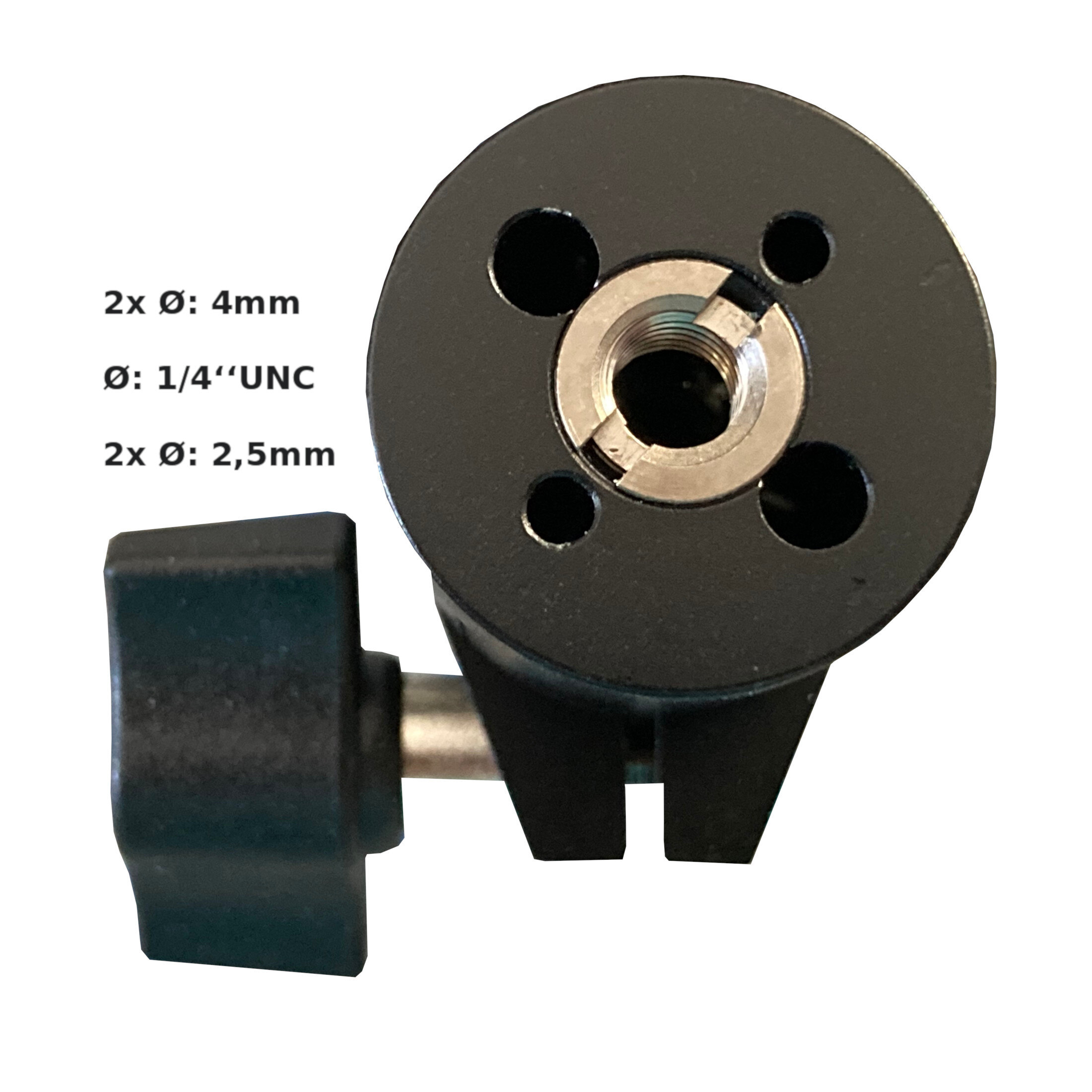

- Befestigung: 1/4''UNC Innengewinde im Standfuß; Zwei Durchgangslöcher 4mm; Zwei Durchgangslöcher 2,5mm

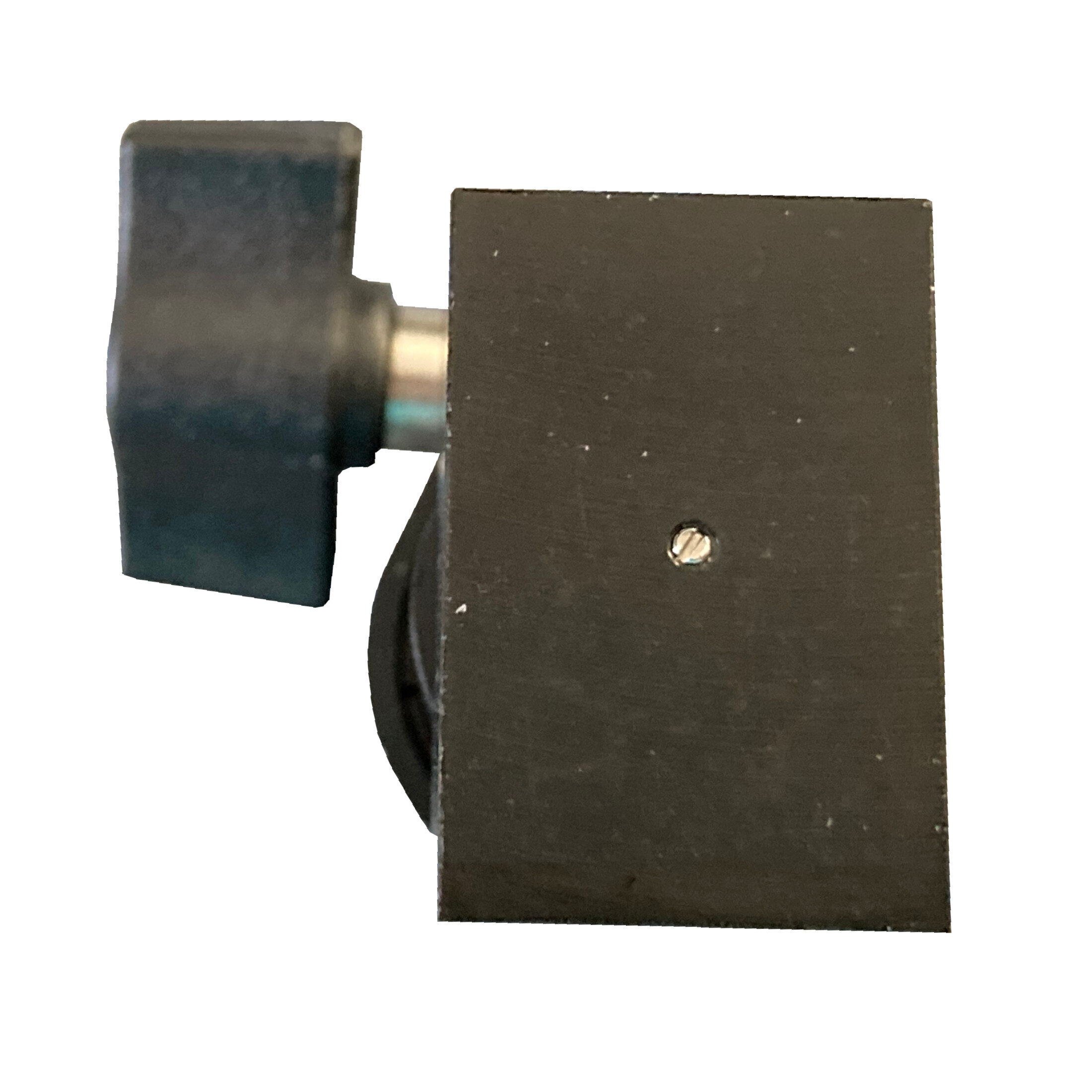

- Das Lasermodul kann mit einer Madenschraube in der Halterung fixiert werden.
- Material: Aluminium; Farbe: Schwarz
Stammdaten
- EAN: 4260129042442
- Warentarifnummer: 90139080000
Technische Daten
- Betriebstemperatur: -20°C - 40 °C
- Lagertemperatur: -50°C - 50 °C
Mechanische Parameter
- Material: Aluminium
- Gehäusefarbe: schwarz
- Gewicht: 84 g

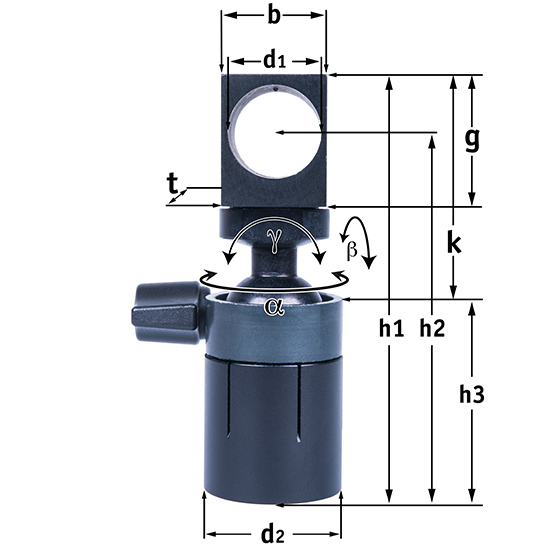

Mount Parameter
- Gesamthöhe (h1): 78 mm
- Höhe bis Laserachse (h2): 67 mm
- Höhe des Fusses (h3): 34,5 mm
- Durchmesser Halterung (d1): Ø 20 mm
- Durchmesser Fuss (d2): Ø 25 mm
- Breite der Halterung (b): 22 mm
- Höhe der Halterung (g): 27 mm
- Höhe des Kopfes (k): 44 mm
- Tiefe der Halterung (t): 33 mm
- Drehwinkel alpha: 360 °
- Drehwinkel beta: ± 40 °
- Drehwinkel gamma: ± 40 °
